預應力鋼絞線張拉值計算方法
標簽:預應力,應力,計算,計算方法,方法, 發布時間:2024年10月25日 點擊1583次
預應力鋼絞線張拉施工設計控制,是指預應力張拉完成后鋼絞線在錨夾具前的拉力。因此,在鋼絞線預應力張拉理論伸長量計算時百度seo,應以鋼絞線兩頭錨固點之間的距離作為鋼絞線的計算長度,但在預應力張拉時鋼絞線的控制張拉力是在千斤頂工具錨處控制的,故為控制和計算方便,一樣平常以鋼絞線兩頭錨固點之間的距離,再加上鋼絞線在張拉千斤頂中的工作長度,作為鋼絞線預應力張拉理論伸長量的計算長度。在鋼絞線預應力張拉時,鋼絞線的外露部分,大部分被錨具和千斤頂所包裹,鋼絞線的張拉伸長量無法在鋼絞線上直接測量,故只能用測量張拉千斤頂?shù)幕钊谐?,?jì)算鋼絞線的張拉伸長值,但同時還應減掉鋼絞線張拉全過程的錨塞回縮量。鋼絞線的承載能力應為總牽引力的4-6倍。
鋼絞線張拉值一樣平常計算式為: ΔL=ΔL1+ΔL2-b-c
以上公式中: ΔL1:為從初始拉力(橋梁施工規范規定一樣平常為設計控制張拉力的10%~25%)至張拉設計控制拉力間的千斤頂活塞的張拉行程; ΔL2:為初始拉力時的推算伸長值(按規范規定推算求得); b:工具錨錨塞回縮量; c:工作錨錨塞回縮量。

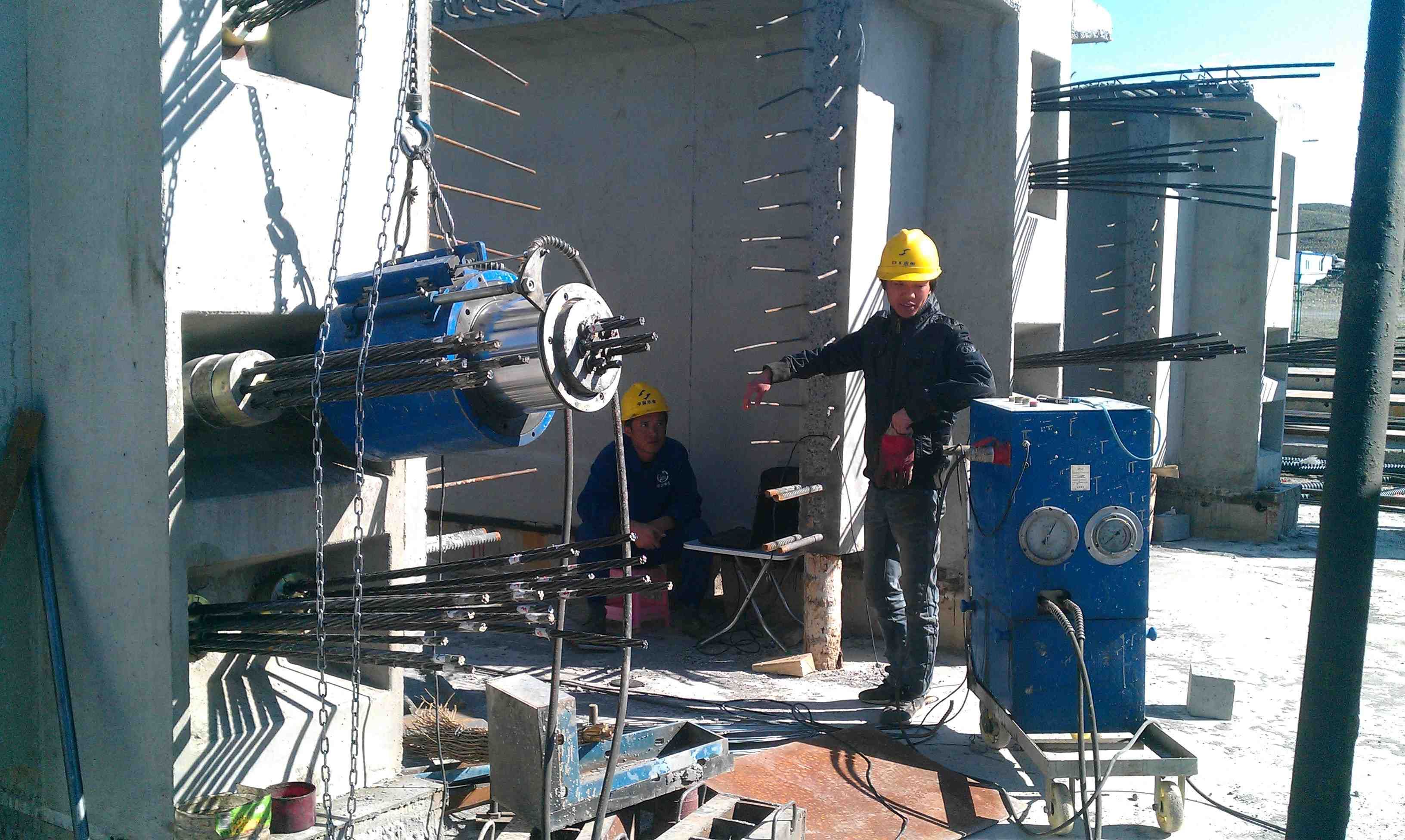

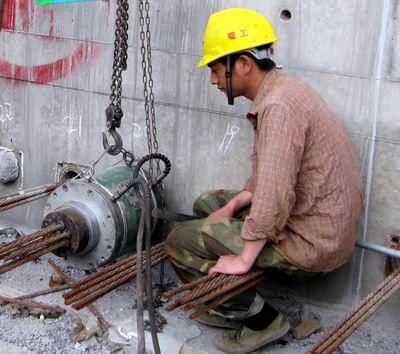

鋼絞線張拉工程施工圖:
在施工過程中,預應力鋼絞線張拉所需用到的材料重要是預應力鋼絞線、預應力張拉錨具、千斤頂。
以上公式中: ΔL1:為從初始拉力(橋梁施工規范規定一樣平常為設計控制張拉力的10%~25%)至張拉設計控制拉力間的千斤頂活塞的張拉行程; ΔL2:為初始拉力時的推算伸長值(按規范規定推算求得); b:工具錨錨塞回縮量; c:工作錨錨塞回縮量。
鋼絞線張拉工程施工圖:
在施工過程中,預應力鋼絞線張拉所需用到的材料重要是預應力鋼絞線、預應力張拉錨具、千斤頂。
