預應力鋼絞線配套錨具分類圖示表
標簽:預應力,應力,配套,分類,圖示, 發布時間:2024年10月25日 點擊1559次
預應力鋼絞線錨具是預應力混凝土中所用的永世性錨固裝配遼寧人事考試網首頁,是在后張法結構或構件中,為保持預應力筋的拉力并將其傳遞到混凝土內部的錨固工具,也稱之為預應力錨具。

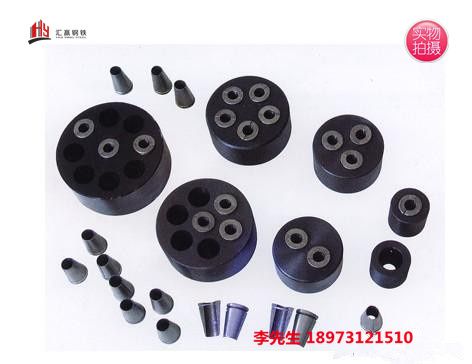

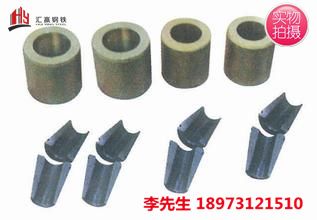

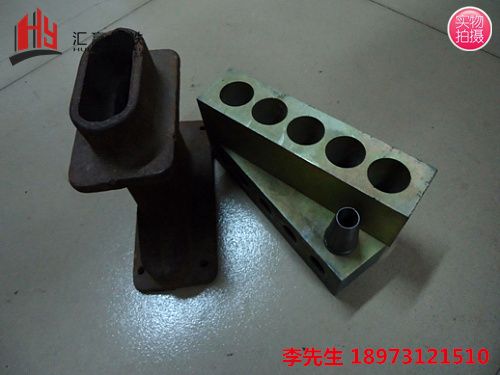

1.單孔夾片錨具。 在后張法施工中,此種錨具與承壓鋼板、螺旋筋共同組成單孔夾片錨固系統。單孔夾片錨固系統適用于錨固單根無黏結預應力鋼絞線,常用于錨固直徑為12.7mm或15.2mm的鋼絞線;錨具下承壓鋼板的尺寸宜為80mm×80mm×12mm;螺旋筋采用566鋼筋,直徑70mm,共4圈。此外,也可將單孔夾片錨具的錨環與承壓鋼板合一,采用鑄鋼制成。 2.多孔夾片錨具。 多孔夾片預應力錨具是在一塊多孔的錨板上行使每個錐形孔裝一副夾片,夾持一根鋼絞線。其好處是任何一根鋼絞線錨固失效,都不會引起團體錨固失效,因而錨固可靠。多孔夾片錨具與錨墊板(也稱鑄鐵喇叭管、錨座)、螺旋筋等組成多孔夾片錨固系統。此種錨固系統在后張法有黏結預應力混凝土中,用于錨固鋼絞線束,每束鋼絞線的根數不受限定,對錨板與夾片的要求,與單孔夾片錨具雷同。 多孔夾片錨具目前在施工中被廣泛應用,其品種有QM型、OVM型、HVM型、B&.S型等多種型號,可分別錨固妒12.7~妒15.7的強度為1570~1860MPa的各類鋼絞線。 3.固定端錨具。 鋼絞線用固定端錨具有擠壓錨具、壓花錨具等。 擠壓錨具是在鋼絞線端部安裝異形鋼絲襯圈和擠壓套,行使專用擠壓機將擠壓套擠過??缀?,使套筒變細,而握緊鋼絞線,形成可靠的錨固頭。擠壓錨具下設鋼墊板與張拉設備螺旋筋,形成錨固系統,它既適用于有黏結預應力鋼絞線束也適用于無黏結預應力單根鋼絞線百度優化排名,應用范圍最廣。 壓花錨具是行使專用壓花機將鋼絞線端頭壓成梨形散花頭并埋入混凝土內的一種握裹式錨具?;炷翉?qiáng)度不低于C30。多根鋼絞線的梨形頭應分排埋置在混凝土內。為進步壓花錨周?chē)吧⒒^根部混凝土的抗裂強度,在散花頭頭部配置構造筋,在散花頭根部配置螺旋筋。此種錨具僅用于固定端空間較大的有黏結鋼絞線,但成本最低。
1.單孔夾片錨具。 在后張法施工中,此種錨具與承壓鋼板、螺旋筋共同組成單孔夾片錨固系統。單孔夾片錨固系統適用于錨固單根無黏結預應力鋼絞線,常用于錨固直徑為12.7mm或15.2mm的鋼絞線;錨具下承壓鋼板的尺寸宜為80mm×80mm×12mm;螺旋筋采用566鋼筋,直徑70mm,共4圈。此外,也可將單孔夾片錨具的錨環與承壓鋼板合一,采用鑄鋼制成。 2.多孔夾片錨具。 多孔夾片預應力錨具是在一塊多孔的錨板上行使每個錐形孔裝一副夾片,夾持一根鋼絞線。其好處是任何一根鋼絞線錨固失效,都不會引起團體錨固失效,因而錨固可靠。多孔夾片錨具與錨墊板(也稱鑄鐵喇叭管、錨座)、螺旋筋等組成多孔夾片錨固系統。此種錨固系統在后張法有黏結預應力混凝土中,用于錨固鋼絞線束,每束鋼絞線的根數不受限定,對錨板與夾片的要求,與單孔夾片錨具雷同。 多孔夾片錨具目前在施工中被廣泛應用,其品種有QM型、OVM型、HVM型、B&.S型等多種型號,可分別錨固妒12.7~妒15.7的強度為1570~1860MPa的各類鋼絞線。 3.固定端錨具。 鋼絞線用固定端錨具有擠壓錨具、壓花錨具等。 擠壓錨具是在鋼絞線端部安裝異形鋼絲襯圈和擠壓套,行使專用擠壓機將擠壓套擠過??缀?,使套筒變細,而握緊鋼絞線,形成可靠的錨固頭。擠壓錨具下設鋼墊板與張拉設備螺旋筋,形成錨固系統,它既適用于有黏結預應力鋼絞線束也適用于無黏結預應力單根鋼絞線百度優化排名,應用范圍最廣。 壓花錨具是行使專用壓花機將鋼絞線端頭壓成梨形散花頭并埋入混凝土內的一種握裹式錨具?;炷翉?qiáng)度不低于C30。多根鋼絞線的梨形頭應分排埋置在混凝土內。為進步壓花錨周?chē)吧⒒^根部混凝土的抗裂強度,在散花頭頭部配置構造筋,在散花頭根部配置螺旋筋。此種錨具僅用于固定端空間較大的有黏結鋼絞線,但成本最低。
