預應力錨具安裝事項
標簽:預應力,應力,安裝,事項, 發布時間:2024年07月10日 點擊1392次
在說預應力錨具施工安裝之前我們先了解下什么是預應力錨具?預應力錨具就是預先使錨具產生預應力,其益處是可以進步構造自己剛性,削減振動和彈性變形。如許做可以顯明改善受拉模塊的彈性強度,使本來的抗拉性更強。預應力錨具從類型細分為精軋螺紋鋼錨具(精軋螺紋鋼螺母、墊板、連接器)、預應力鋼絞線錨具(四件套:錨環、夾片、錨墊板、螺旋筋)。
1、預應力錨具安裝時應位置正確,錨墊板軸線應與連接孔道管軸線重合,否則在安裝千斤頂時容易造成位置誤差和軸線夾角誤差。張拉時,不僅預應力損失較大,還會出現預應力筋在張拉端的錨墊板下被拉斷,這是因?yàn)殄^墊板平面與預應力筋軸線不垂直,造成預應力筋截面偏心受拉導致絞線折彎受力緊張不均,受力大的因損傷而屈服。 因此分外要求錨具(錨墊板)及千斤頂?shù)陌惭b軸線應與預應力筋保持在一條直線上。 2、預應力筋(預應力鋼絞線)穿束時應整束穿入,細致前端封頭,以便于導向穿束,嚴禁扭轉。若遇阻力,可前后拖動(平動),或牽引。對于預應力筋長度較長、整束根數較多的現澆預應力構件,可采取以下方法:鋼絞線下料完畢后在其一端套入錨圈作為梳束工具(也可用限位板),用砂輪鋸將該端鋼絞線各根端頭切割20~30cm,但保留中間一根鋼絲,將中間絲穿入具有與錨具相似位置孔的牽引螺塞后再鐓頭,鐓頭直徑大于牽引螺塞孔的直徑,以知足整束穿束時拖動絞線平動的要求。牽引螺塞上各孔距略大于鋼絞線中間絲直徑,鐓頭后的整束鋼絞線通過牽引螺塞與螺旋套連接,螺旋套另一端由卷揚機上的鋼絲繩牽引。絞線穿束前鋼絞線端頭(包括切割部分)須用膠帶纏繞珍愛,防止穿束過程中鋼絞線端頭散索。將牽引螺塞與螺旋套連接,螺旋套另一端由卷揚機上的鋼絲繩牽引,由卷揚機緩慢牽引整束絞線平動完成整束穿束。若受場地限定可行使轉向滑輪,也可增長卷揚機,鋼絞線牽引時應采用錨圈邊梳理邊綁扎,綁扎間距宜為1.0~1.5m。在穿束過程中,細致戰勝預應力筋與波紋管的摩阻,便于對體系的珍愛。 3、無論是直線照舊曲線預應力筋,安裝完畢后均應調整兩端長度,以知足張拉工藝的操作必要。對外露部分進行一時防護河南人事考試網百度網站優化,防止其在施工中被雨水、塵土、混凝土、水泥漿及其它有害物質污染、腐蝕。

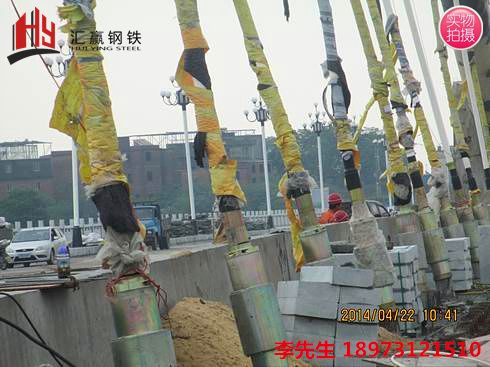

4、預應力錨具安裝好后的結果圖所示:
1、預應力錨具安裝時應位置正確,錨墊板軸線應與連接孔道管軸線重合,否則在安裝千斤頂時容易造成位置誤差和軸線夾角誤差。張拉時,不僅預應力損失較大,還會出現預應力筋在張拉端的錨墊板下被拉斷,這是因?yàn)殄^墊板平面與預應力筋軸線不垂直,造成預應力筋截面偏心受拉導致絞線折彎受力緊張不均,受力大的因損傷而屈服。 因此分外要求錨具(錨墊板)及千斤頂?shù)陌惭b軸線應與預應力筋保持在一條直線上。 2、預應力筋(預應力鋼絞線)穿束時應整束穿入,細致前端封頭,以便于導向穿束,嚴禁扭轉。若遇阻力,可前后拖動(平動),或牽引。對于預應力筋長度較長、整束根數較多的現澆預應力構件,可采取以下方法:鋼絞線下料完畢后在其一端套入錨圈作為梳束工具(也可用限位板),用砂輪鋸將該端鋼絞線各根端頭切割20~30cm,但保留中間一根鋼絲,將中間絲穿入具有與錨具相似位置孔的牽引螺塞后再鐓頭,鐓頭直徑大于牽引螺塞孔的直徑,以知足整束穿束時拖動絞線平動的要求。牽引螺塞上各孔距略大于鋼絞線中間絲直徑,鐓頭后的整束鋼絞線通過牽引螺塞與螺旋套連接,螺旋套另一端由卷揚機上的鋼絲繩牽引。絞線穿束前鋼絞線端頭(包括切割部分)須用膠帶纏繞珍愛,防止穿束過程中鋼絞線端頭散索。將牽引螺塞與螺旋套連接,螺旋套另一端由卷揚機上的鋼絲繩牽引,由卷揚機緩慢牽引整束絞線平動完成整束穿束。若受場地限定可行使轉向滑輪,也可增長卷揚機,鋼絞線牽引時應采用錨圈邊梳理邊綁扎,綁扎間距宜為1.0~1.5m。在穿束過程中,細致戰勝預應力筋與波紋管的摩阻,便于對體系的珍愛。 3、無論是直線照舊曲線預應力筋,安裝完畢后均應調整兩端長度,以知足張拉工藝的操作必要。對外露部分進行一時防護河南人事考試網百度網站優化,防止其在施工中被雨水、塵土、混凝土、水泥漿及其它有害物質污染、腐蝕。
4、預應力錨具安裝好后的結果圖所示:
