預應力混凝土用鋼絞線GBT5224-2003最新國家標準
結構
公稱直徑
(mm)
公稱截面積 (mm 2 )
許可
誤差 (mm)
強度
級別 (Mpa)
整根鋼絞線的最大負荷
(KN)
規定非比例
延長力
F p0.2/(KN)
最大力總伸長率( L 0 ≥ 5 00mm ) Agt/%
每 1000m 理論重量
(kg)
1000h 松弛率 % 不大于
初始負荷為 70% 公稱最大負荷
不小于
1×7
標準型
9.50
54.8
+0.30
-0.15
1860
102
91.8
3.5
432
2.5
1960
107
96.30
1860
138
124
582
11.10
74.20
1960
145
131
12.70
98.70
+0.40
-0.20
1860
184
166
775
1960
193
174
1720
241
217
1101
1860
260
234
1960
274
247
15.70
150
+0.40
-0.20
1770
266
239
1178
1860
279
251
1720
327
294
1500
17.80
191
1860
353
318
模拔型
12.70
112
+0.40
-0.20
1860
209
178
890
15.20
165
1820
300
270
1295
18.00
223
1820
300
255
1750
說明: 本標 準 是 GB/T 5224-1995標準的修改版北京塑料托盤,對應國際標準ISO 6934-4:1991《預應力混凝土用鋼 第4部分鋼紋線》。本標準與ISO 6934-4:1991的同等性程度為非等效,重要差異如下:1、增 加了品種、強度級別,調整了規格;2、取 消了I級松弛鋼絞 線;3、進步了屈強比;4、增 加 了附錄A委靡試驗和附錄B偏斜拉伸試驗;5、取 消 了1X19結構鋼絞線。
本標準代替GB/T5224-1995《預應力混凝土用鋼絞線》。本標準與GB/T 5224-1995標準相比重要轉變?nèi)缦拢涸鲩L了品種、規格、強度級別; 取 消了I級松弛鋼絞線; 取消了10h 松弛試驗的規定,進步了屈強比;增長了附錄A委靡試驗和附錄B偏斜拉伸試驗;增長了附錄C新舊標準力學性能名稱和符號對照。
本標準的附錄A、附錄B為規范性附錄,附錄C為資料性附錄。本標準由原國家冶金工業局提出。本標準由全國鋼標準化技術委員會歸口。本標準起草單位:天津市第一預應力鋼絲有限公司、新華金屬成品股份有限公司、天津高力預一鋼絞線有限公司、冶金建筑研究總院、冶金工業信息標準研究院。本標準重要起草人:毛愛菊、張秀鳳、段建華、封文華、李佩勛、唐嵐、魏明。本標準于1985年7月首次發布app開發,1995年10月第一次修訂。 預應力混凝土用鋼絞線的力學性能
鋼絞線結構
鋼絞線公稱直徑/ mm
強度級別/ MPa
整根鋼絞線的最大負荷/ kN
屈服負荷
/ kN
伸長率
( % )
1000h 松弛率 ( % )≤
I 級松弛
Ⅱ 級松弛
初始負荷
≥
70 %公稱
最大負荷
80 %公稱
最大負荷
70 %公稱
最大負荷
80 %公稱
最大負荷
1×2
10.00
1720
67.9
57.7
3.5
8.O
12
2.5
4.5
12.00
97.9
83.2
1×3
10.80
102
86.7
12.90
147
125
1×7
標準型
9.50
1860
102
86.6
11.10
1860
138
117
12.70
1860
184
156
15.20
1720
239
203
1860
259
220
l×7
模拔型
12.70
1860
209
178
3.5
8.0
12
2.5
4.5
15.20
1820
300
255

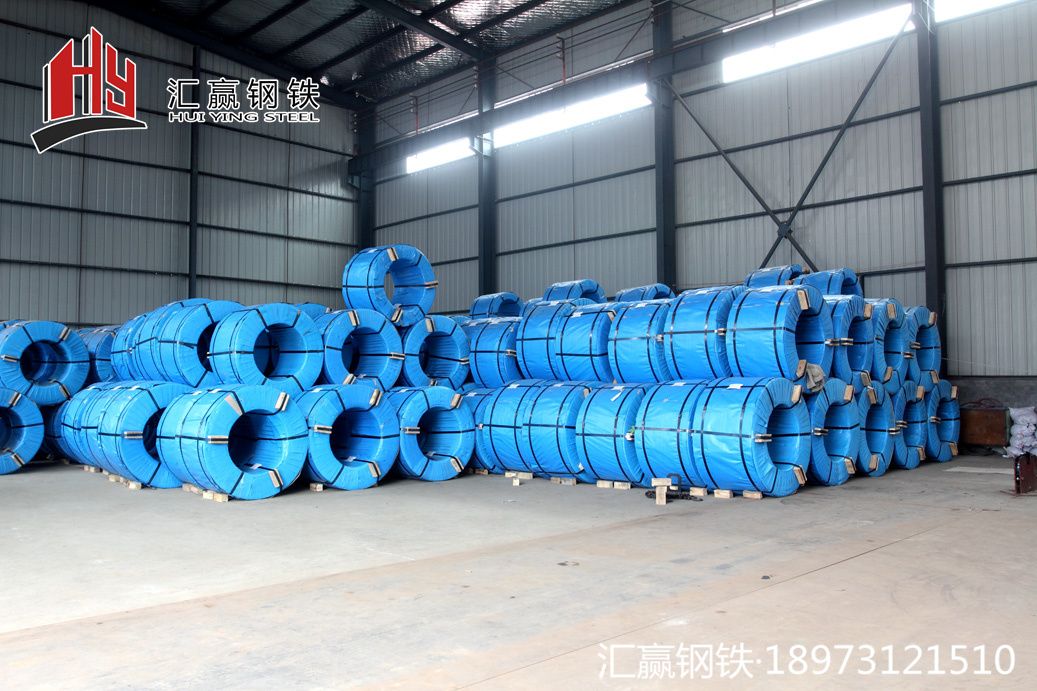

注:1、I級松弛即通俗松弛級,Ⅱ級松弛即低松弛級淄博網站建設,它們分別適用所有鋼絞線。 2、屈服負荷不小于整根鋼絞線公稱最大負荷的85%。 3、用途適用于做預應力混凝土結構、巖土錨固等。適于作大型建筑、公路或鐵路橋梁等大跨度預應力混凝土構件的預應力鋼筋。預應力混凝土鋼絞線實物圖:

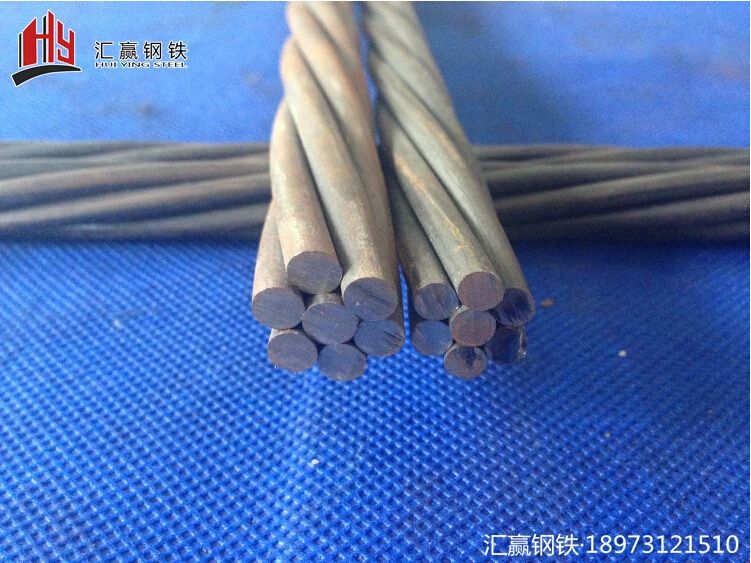

1*7捻股結構預應力混凝土用鋼絞線
