精軋螺紋鋼規(guī)范是精軋螺紋鋼國(guó)家標(biāo)準(zhǔn)來(lái)定義的。精軋螺紋鋼國(guó)標(biāo)實(shí)行GB/T 20065-2006。精軋螺紋鋼規(guī)范所定義的材質(zhì)、成分這里不再贅述了。我們從精軋螺紋鋼制品的表面來(lái)理解精軋螺紋鋼規(guī)范。
    精軋螺紋鋼的生產(chǎn)方法：鋼坯材質(zhì)為中碳低合金鋼，工藝流程為轉(zhuǎn)爐冶煉→鋼包釩微合金化→ＬＦ精煉→全珍愛(ài)澆鑄→鋼坯檢查→加熱爐加熱→控制軋制→軋后控制冷卻；其中連鑄過(guò)程采用１３０ｍｍ↑［２］小方坯全珍愛(ài)澆鑄；軋制過(guò)程開(kāi)軋溫度９５０－１１００℃，精軋螺紋鋼入口溫度８００－９５０℃；軋后采用兩段式或三段式分級(jí)控制冷卻體例網(wǎng)站制作報(bào)價(jià)，出一冷段溫度控制在７００～８５０℃之間，出二冷段或三冷段上冷床回火溫度ＰＳＢ７８５控制在６００－７００℃之間，ＰＳＢ８３０控制在５７０－６７０℃。經(jīng)上述方法首次在國(guó)內(nèi)一火成材采用１３０連鑄方坯生產(chǎn)出性能精良的高強(qiáng)度精軋螺紋鋼筋。

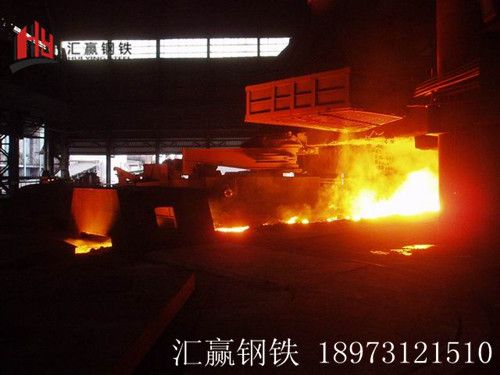

精軋螺紋鋼煉鋼

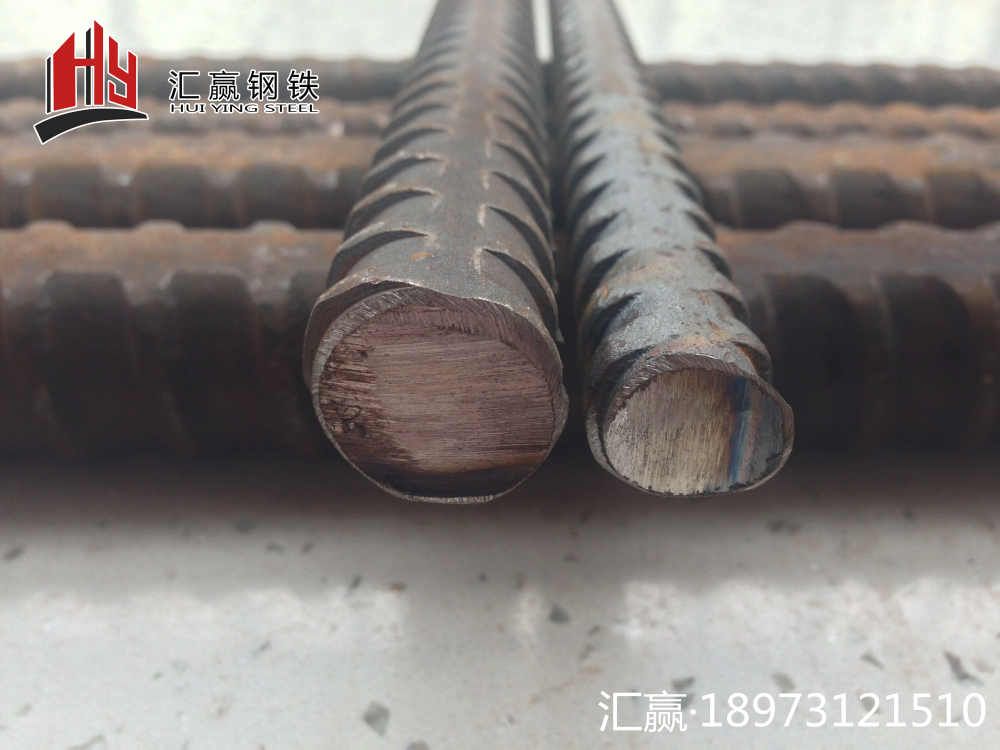

精軋螺紋鋼表面
